ServiceNav propose un module dans l’outil pour effectuer un recensement de son parc informatique.
Il peut être utilisé pour consulter des informations générales sur les machines (adresse IP, type, nom, services en fonctionnement, protocole de supervision actif, etc…), ou mettre des équipements en supervision.
L’intérêt est de découvrir automatiquement les équipements de son réseau afin d’accélérer la mise en supervision.
Les services découverts sont les partitions disques et les ports réseaux des équipements.
Principe de fonctionnement du module de recensement
Le recensement incorpore dans son algorithme principal l’exploitation de données brutes retournées par des outils open-source et des protocoles de découvertes réseaux (NMAP, SNMP, WMI…).
Le diagramme ci-dessous montre l’enchaînement des opérations effectuées pour chaque adresse IP appartenant à la plage cible de découverte.
Prérequis pour l’utilisation :
Il faut configurer les 2 comptes de supervision suivants :
– Windows Admin (pour permettre une lecture des compteurs WMI)
– Communauté SNMP et SNMPv3
Cas d’usage – Réaliser un recensement
Nous allons ici recenser un poste fixe et le mettre en supervision avec les services découverts automatiquement.
La documentation complète est disponible ici => https://coservit.com/servicenav/fr/documentation/realiser-un-recensement/
Le lancement d’un recensement s’effectue à partir du bouton Recenser.
Il suffit de renseigner la plage d’adresses ou de lister les adresses à recenser en les séparant par une virgule.
Rq : Il n’est pas possible d’utiliser des noms DNS.
L’onglet Compte permet de vérifier les prérequis sur les comptes Windows Admin et SNMP.
Par défaut ils sont hérités des comptes de supervision du site et il est possible de les surcharger lors du recensement.
Cliquer sur le bouton Valider permet de lancer le recensement. Dès lors, une barre de progression apparaît. Celle-ci est automatiquement rafraîchie toutes les 15 secondes. Cela permet d’évaluer la vitesse d’avancement du recensement.
Résultat du recensement
Le tableau des résultats est l’élément central du module de recensement. Il permet de consulter et exploiter les données remontées par la découverte du réseau.
Dans le résultat affiché, nous pouvons observer le statut des 3 protocoles testés
ping : Le boitier de supervision est capable de pinger l’équipement
snmp : Le boitier de supervision peut interroger la mib de l’équipement.
wmi : Le boitier de supervision peut effectuer une connexion wmi sur les serveurs Windows.
Par défaut les partitions sont découvertes par le protocole SNMP ainsi que les ports réseaux.
Exemple :
Le recensement permet donc de rajouter automatiquement des points de contrôle sur les équipements pour lesquels le SNMP fonctionne.
Cela est très intéressant notamment lors de la supervision de switch qui possède de nombreuses interfaces réseaux.
Si le protocole SNMP est en statut CRITIQUE (Rouge) alors aucun service n’est découvert.
La bonne pratique est de comprendre pourquoi le statut n’est pas OK avant de mettre en supervision l’équipement.
Une fois le recensement terminé il est donc possible de mettre en supervision l’équipement.
Pour cela sélectionner l’équipement et cliquer sur le bouton
Si aucun modèle n’est appliqué lors de la mise en supervision et que la case à cocher « Ajouter les services découverts automatiquement » est cochée alors les partitions et les interfaces seront ajoutées automatiquement.
Note : Dans certaines situations la découverte des ports et des partitions n’est pas utilisée, notamment si les équipements ont toujours la même configuration. Il est alors possible de créer des modèles qui seront appliqués aux équipements sans mettre en supervision les éléments découverts automatiquement.
Règles de sélection selon la catégorie de l’équipement
Lors de l’ajout (unitaire ou massif) d’un équipement en supervision, certaines interfaces réseau et partitions sont sélectionnées par défaut, et mises en supervision. La règle de sélection associée dépend de la catégorie d’équipement, et est paramétrée de la manière suivante :
| Catégorie d’équipement | Interfaces réseau sélectionnées | Partitions disque sélectionnées |
| Autre | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Serveur | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Imprimante | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Routeur | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Switch | Statut UP + IP vide ou différente de 127.0.0.1 | Toutes |
| Onduleur | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Camera | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Téléphone | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Serveur Windows | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Serveur linux | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Serveur Windows Agent | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| SAN / NAS | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Monitoring Box | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Poste de travail | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Borne WIFI | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Carte Management | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
| Infrastructure | Statut UP + possède une IP (différente de 127.0.0.1) | Toutes |
Résultat dans l’exploitation technique

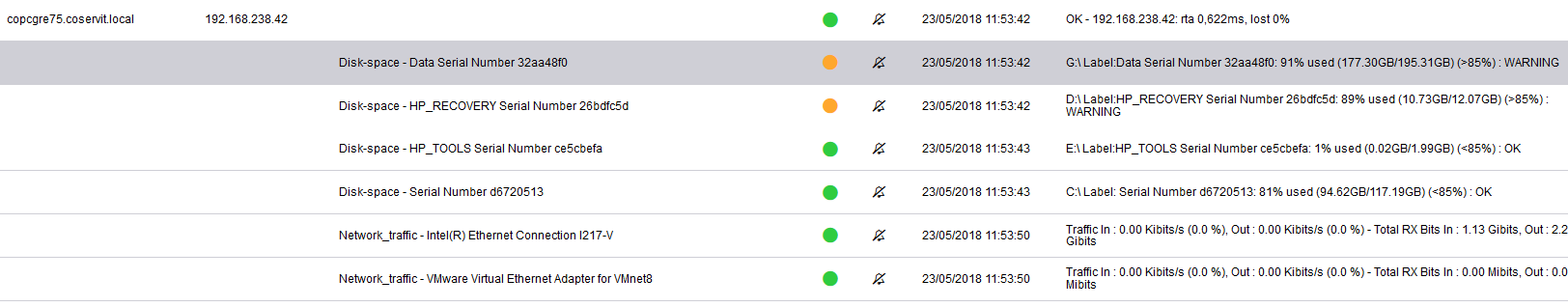

Lorsque l’équipement est ajouté en supervision le résultat est le suivant :
Cas d’usage – Réaliser un recensement suite à un changement dans son infrastructure
Lorsque un changement est réalisé sur un des équipements déjà supervisé, certains points de contrôles ne sont pas visibles ou ne fonctionnent plus dans l’exploitation technique.
Cela peut être le rajout d’une carte réseau, d’un disque ou d’une partition.
Exemple de scénario : Je déplace une VM d’un ESX sur un autre lors d’une maintenance.
La VM présente dans la supervision m’indique une alerte ou un état inconnu au niveau de sa carte réseau.
Lorsque je regarde le paramétrage du service « Network Traffic VMware Virtual Ethernet Adapter for VMnet1 » le numéro d’interface est le n° 27
Comme je ne connais pas le n° d’interface attribué suite au déplacement de ma VM, je vais donc utiliser le module de recensement pour rechercher ce numéro.
Je vais donc dans le module de recensement et je vais de nouveau recenser ma machine (même si celle-ci est déjà en supervision)
Je vois donc le numéro à changer. Dans ce cas, il me faut donc remplacer l’interface 27 par l’interface 12 dans le paramétrage du service.
Mon contrôle est de nouveau opérationnel.
